500系列球形调节阀的多种类型，包括单座阀、套筒阀、耐酸阀等多个子系列，核心涵盖各型号的性能特点、标准规格(如公称通径、压力、温度范围等)、结构设计(如阀芯类型、上阀盖样式) ，部分型号还说明了控制原理与不同场景的适配性，整体为该系列调节阀的选型、应用及维护提供了全面技术参考。

　　一、产品整体概况

　　500系列球形调节阀(GLOBE VALVE) 是一款涵盖多类型、适配复杂工况的流体控制设备，整体采用低流阻型腔设计，具备体积小、重量轻、结构简单、性能可靠的共性优势，适用于较苛刻条件下的流体控制，可通过定制不同密封形式、上阀盖类型适配多样化需求(如低外漏、高温/低温、高粘度流体等场景)。

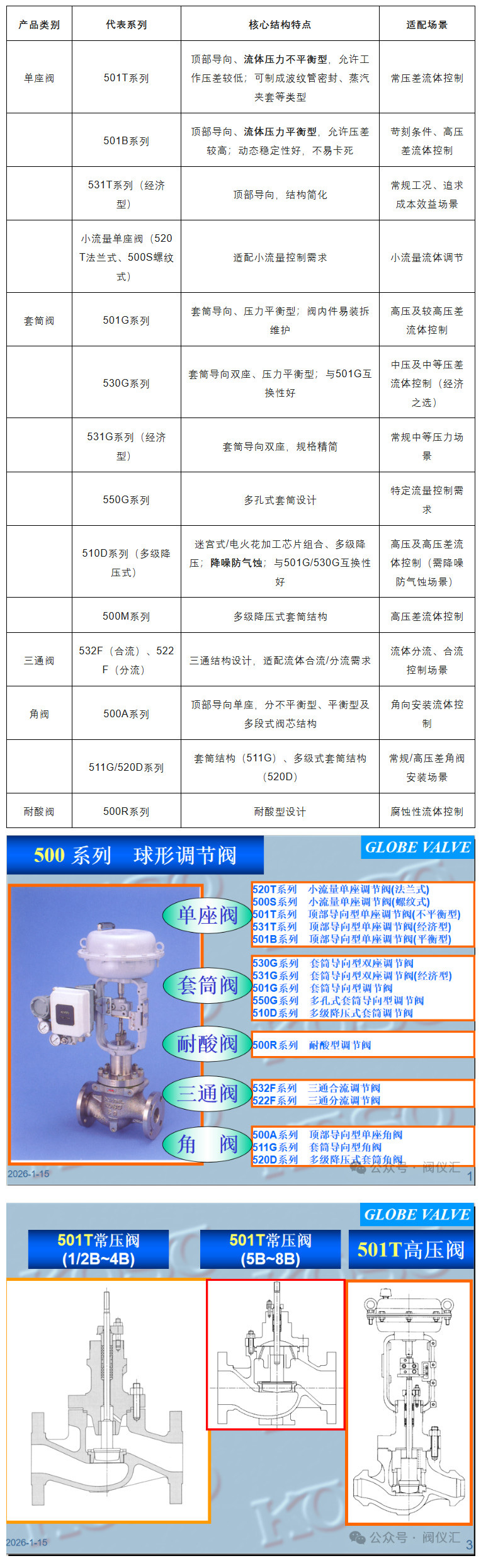

　　二、核心产品类型及关键特性

　　三、关键规格参数汇总

　　1.公称通径：覆盖1/2B-18B(对应DN15、20、25、40、50、80300、350、450)，不同系列适配范围不同(如501B系列为DN125-200，501G系列为DN40-450)。

　　2.公称压力：

　　①　ANSI标准：150#、300#、600#，部分系列支持900#、1500#、2500#(如501G、510D);

　　②　JIS标准：10K、20K、30K、40K，部分支持63K;

　　③　国标(JB/T79-94)：PN1.6、PN4.0、PN6.3、PN10。

　　3.流量特性与可调比：

　　①　流量特性：均符合IEC标准，提供等百分比(参数如0.28、0.52、0.96…)和线性(参数如0.14、0.28、0.52…)两种核心类型，510D系列还支持其他特性;

　　②　可调比：常规为30:1(Cv=0.14、0.28等小流量规格)、50:1(Cv=1.6、2.5等规格)，510D系列≥30:1(随降压级数变化)。

　　4.工作温度：全系列覆盖-196℃~565℃，通过不同上阀盖适配：

　　①　散热片型：中高温(230-565℃)、低温(-45-5℃);

　　②　延长型：低温(-100~-45℃);

　　③　加长型：深低温(-196~-100℃)。

　　5.阀座允许泄漏量：

　　①　硬密封：ANSI CLASS Ⅱ-Ⅴ(如530G/531G为Ⅱ-Ⅲ，501T/501B为Ⅳ~Ⅴ);

　　②　软密封：统一为ANSI CLASS Ⅵ。

　　四、特色技术与设计亮点

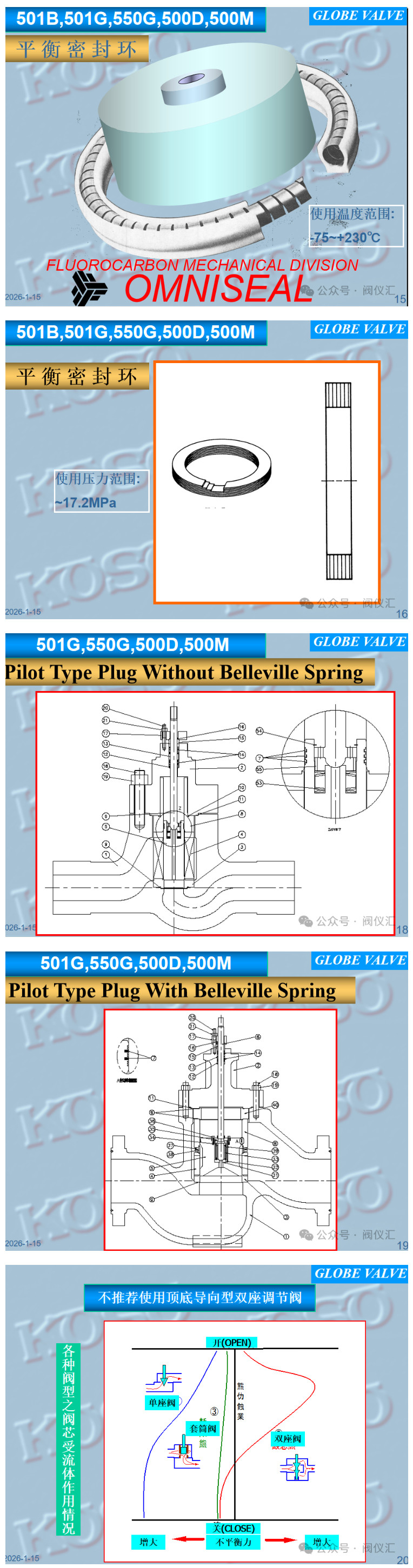

　　1.密封技术：提供波纹管密封型(低外漏)、编织型填料(Teflon V Packing、Square Packing)、动态补偿密封(Live Loading)等多种密封形式，适配不同泄漏控制需求。

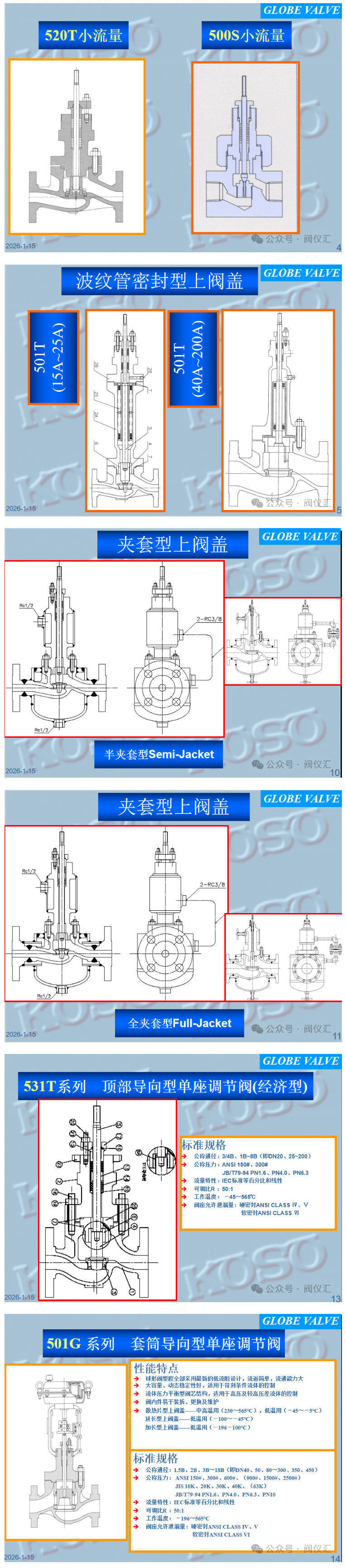

　　2.上阀盖设计：含蒸汽夹套型(适配结晶体、聚合物、高粘度流体)、半夹套(Semi-Jacket)、全夹套(Full-Jacket)等类型，满足特殊介质温度控制需求。

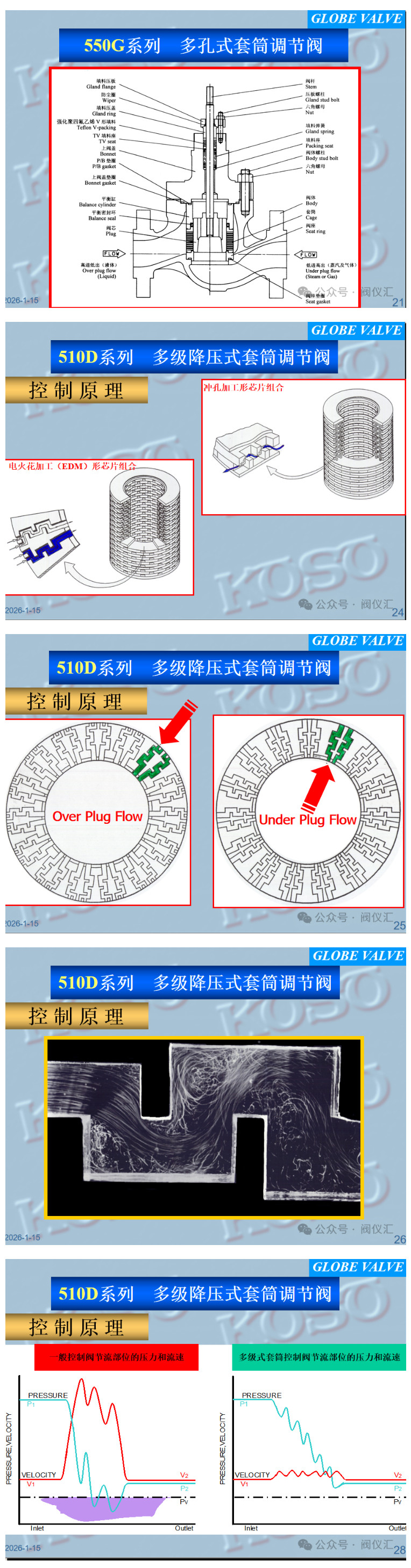

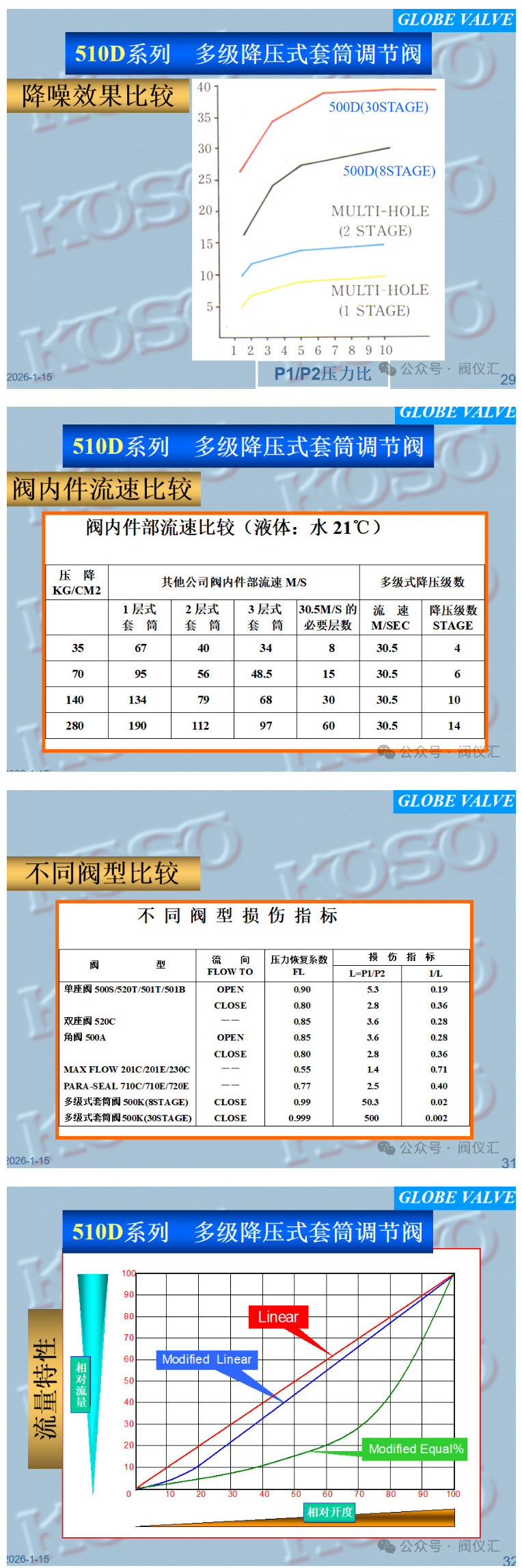

　　3.多级降压技术(510D/520D系列)：通过冲孔加工或电火花加工(EDM)芯片组合形成多级套筒，有效控制流体流速，降低气体噪音(压力比P1/P2下，多级式比单级式降噪效果显著)，防止液体空化气蚀;阀内件流速低于其他公司同类产品(如压降280KG/CM²时，14级降压流速仅97M/S，远低于单层套筒的190M/S)。

　　4.互换性设计：510D、530G等系列的阀体、上阀盖与501G通用，阀内件易于装拆、更换及维护，降低后期运维成本。

　　五、关键问题

　　问题1：500系列球形调节阀中，适配高压差且需降噪防气蚀的核心型号是什么?其核心优势有哪些?

　　答案：核心型号是510D系列多级降压式套筒调节阀。核心优势包括：① 采用迷宫式/电火花加工芯片组合的多级套筒，能有效控制流体流速，显著降低气体噪音，防止液体空化气蚀;② 流体压力平衡型阀芯结构，动态稳定性好，适配高压及高压差场景;③ 阀体、上阀盖与501G、530G通用，互换性强，阀内件易装拆维护;④ 工作温度覆盖-196℃~565℃，可调比≥30:1，适配范围广。

　　问题2：500系列球形调节阀的温度适配范围是多少?不同温度场景对应何种上阀盖类型?

　　答案：全系列工作温度范围为-196℃-565℃，不同温度场景对应上阀盖类型如下：① 中高温(230-565℃)、低温(-45-5℃)：散热片型上阀盖;② 低温(-100-45℃)：延长型上阀盖;③ 深低温(-196~-100℃)：加长型上阀盖;④ 结晶体、聚合物、高粘度流体等需控温场景：蒸汽夹套型上阀盖(含半夹套、全夹套)。

　　问题3：501T、501B、530G三个系列的核心差异的是什么?分别适配何种工况?

　　答案：三者核心差异及适配工况如下：① 501T系列：阀芯为不平衡型，允许工作压差较低，结构简单经济，适配常压差流体控制场景，可定制波纹管密封、蒸汽夹套等类型;② 501B系列：阀芯为平衡型，允许压差较高，动态稳定性好且不易卡死，适配苛刻条件(高温、高压差、复杂介质)下的流体控制;③ 530G系列：套筒导向双座结构，平衡型阀芯，适用于中压及中等压差流体控制，泄漏量要求较低(硬密封ANSI CLASS Ⅱ~Ⅲ)，是该压力区间的经济之选，且与501G互换性好。
