一、概述

　　阀门材料详述，基础知识(含坯料类型、选型原则、牌号体系、材料分类、性能与化学成分、力学性能指标、热处理工艺)和具体零件材料应用，包括阀体、阀盖等承压/控压件，阀座密封面、阀杆等内件，螺栓螺母等紧固件，以及垫片、填料等密封相关部件，明确了各类材料的标准牌号、化学成分、热处理要求、力学性能(如抗拉强度≥205MPa)、适用温度(-240~+650℃)和工况条件，为阀门材料选型与应用提供全面指导。

　　二、阀门材料基础知识

　　1.坯料类型

　　1)铸件：砂型铸造(砂铸件)、熔模铸造(精铸件)，含铸铁件、铸钢件

　　2)锻件：自由锻件(外形简单，含镦粗、拔长等工艺)、模锻件(外形复杂)

　　3)棒材：锻制、热轧成型;管材/板材：热轧或冷轧成型

　　2.选型原则

　　1)核心要求：满足使用性能(适配介质温度、压力、性质及零件受力)

　　2)工艺要求：具备铸造、锻造、机械加工等良好工艺性

　　3)经济要求：低成本制造符合性能的产品

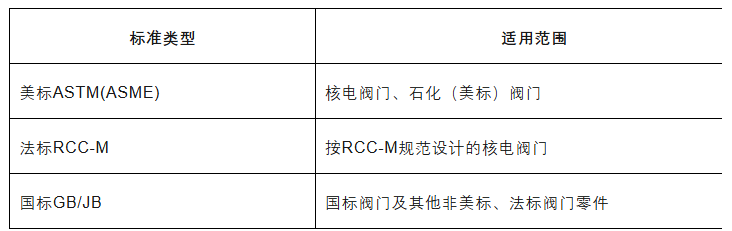

　　3.牌号体系

　　4.材料分类

　　1)铸铁：灰铸铁(占铸铁产量80%+)、可锻铸铁(替代部分碳钢)、球墨铸铁(强度超碳钢)

　　2)碳素钢：含碳量<2.11%，无其他合金元素

　　3)合金钢：碳素钢基础上添加合金元素

　　4)不锈钢(铬含量>12%)：马氏体(高强度、差塑性)、铁素体(含铬15%~30%)、奥氏体(含铬>18%+镍8%)、双相(超塑性)、沉淀硬化(奥氏体/马氏体基体)

　　5.性能与化学成分

　　1)合金元素作用：

　　Mn：提高强度、硬度和淬透性，改善热加工性能，但降低抗腐蚀性能

　　Ni：改善钢的低温性能(韧性)及抗锈耐酸碱性

　　Cr：提高强度和耐磨性，增强抗腐蚀能力

　　Mo：增强抗蚀性和防点蚀倾向，但其带来的热强性会造成热加工困难 。

　　简单总结：Mn提强度硬度、Ni改善低温性能、Cr增强耐蚀性、Mo防点蚀

　　2)示例：A216系列WCA<wcb<wcc，mn含量递增，强度同步递增< p="">

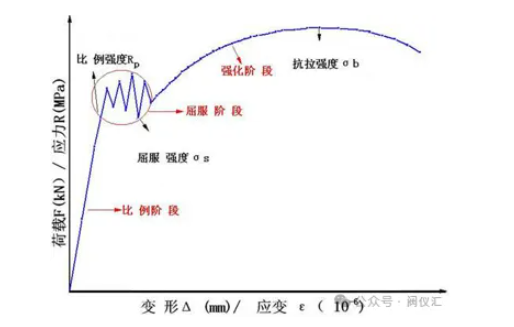

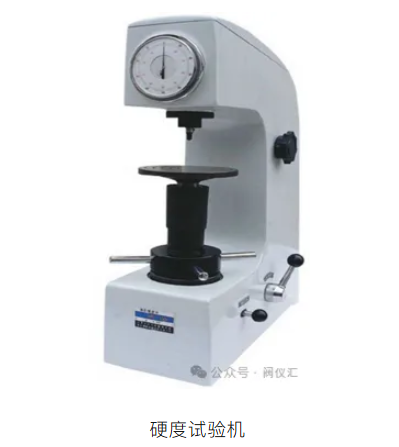

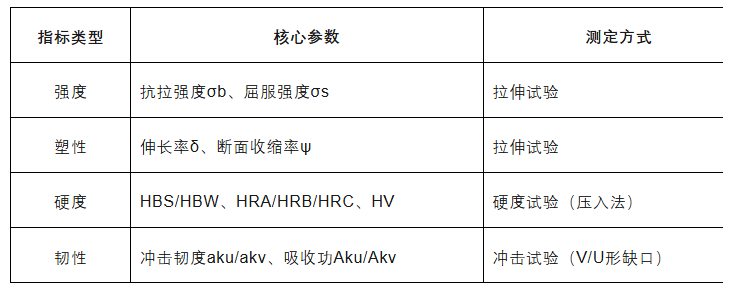

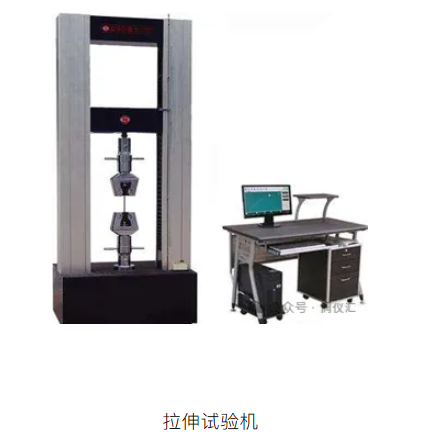

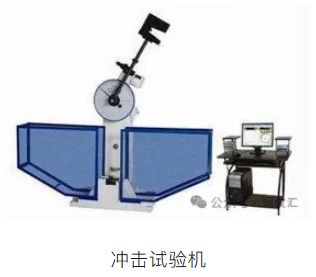

　　6.力学性能指标(依据ASTM A370测定)

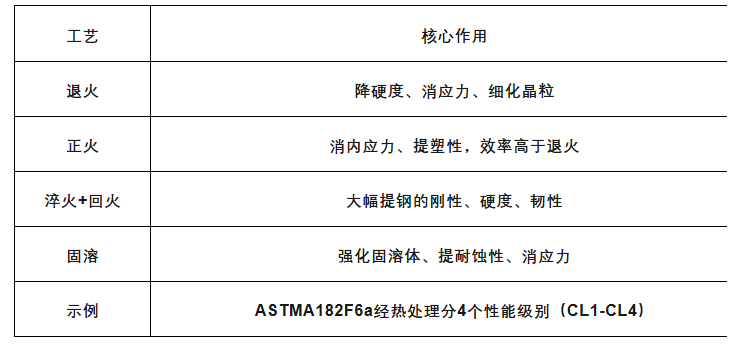

　　7.热处理工艺

　　三、阀门零件材料应用

　　1.承压/控压件(阀体、阀盖、闸板等)

　　1)选材特点：多为铸件(形状复杂)，小口径/特殊工况用锻件，需满足介质温度、压力下的机械性能和加工工艺性。

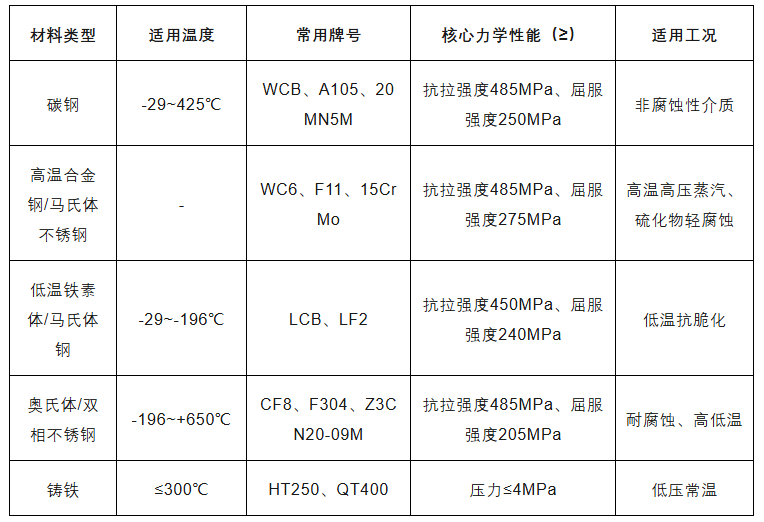

　　2)主要材料及参数：

　　2.内件(密封面、阀杆、阀座)

　　1)密封面：

　　▪软质材料：橡胶、塑料

　　橡胶→天然橡胶NR(-55~+70℃)、丁腈橡胶NBR(-10~+120℃)，氟橡胶FPM(-10~+280℃)、三元乙丙EPDM(-20-100℃)

　　塑料→聚四氟乙烯PTFE(-180~+121℃)、增强聚四氟乙烯RPTFE(-180~121℃)、聚醚醚酮PEEK(-180~+180℃)

　　尼龙NYLONG(≤80℃)

　　▪硬质材料：铜合金、12Cr13铬不锈钢(≤425℃)、钴基硬质合金(STL6/21，-196~650℃)、喷焊合金粉末等

　　2)阀杆：锻件/棒材，牌号含F6a、F304、616HT、NO5500等(依据ASTM A182/A565等标准)

　　3)阀座：锻件，牌号含A105、F304、LF2、Z2CN19-10N.S等(依据ASTM A105/A182等标准)

　　3.紧固件(螺栓、螺母)

　　1)常用标准：ASTM A193(螺栓)、ASTM A194(螺母)、ASTM A320(低温用)等

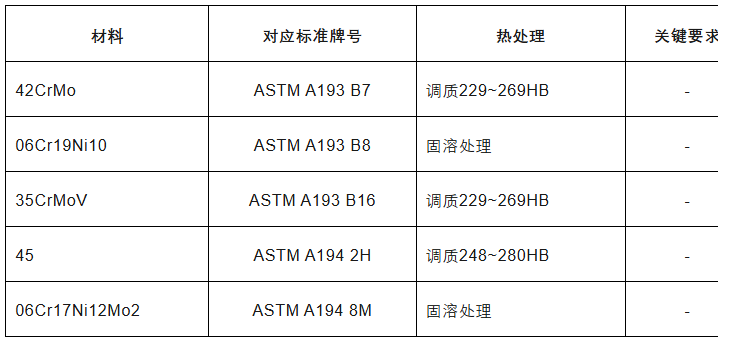

　　2)核心材料及要求：

　　3)常用配对：B7-2H、B7M-2HM、L7-7L、B8-8等

　　4.垫片

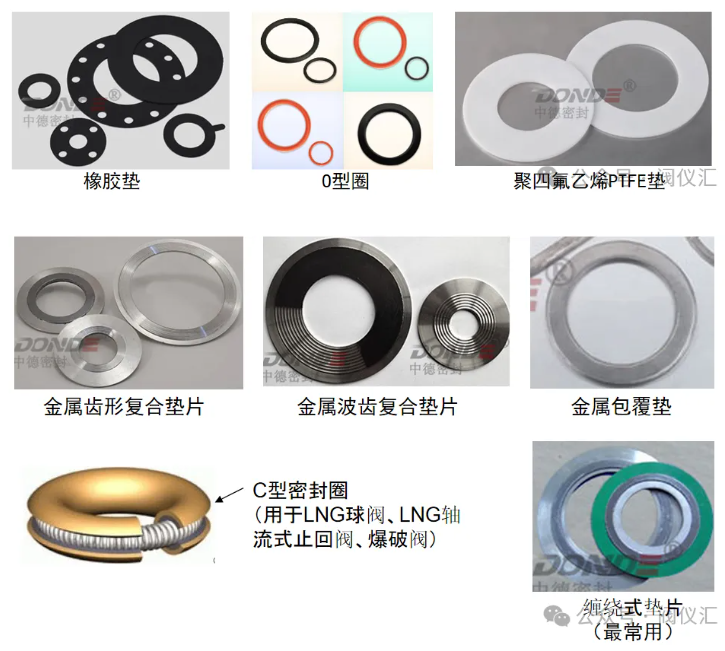

　　1)非金属垫片：橡胶垫、O型圈、PTFE垫(适用于低压)

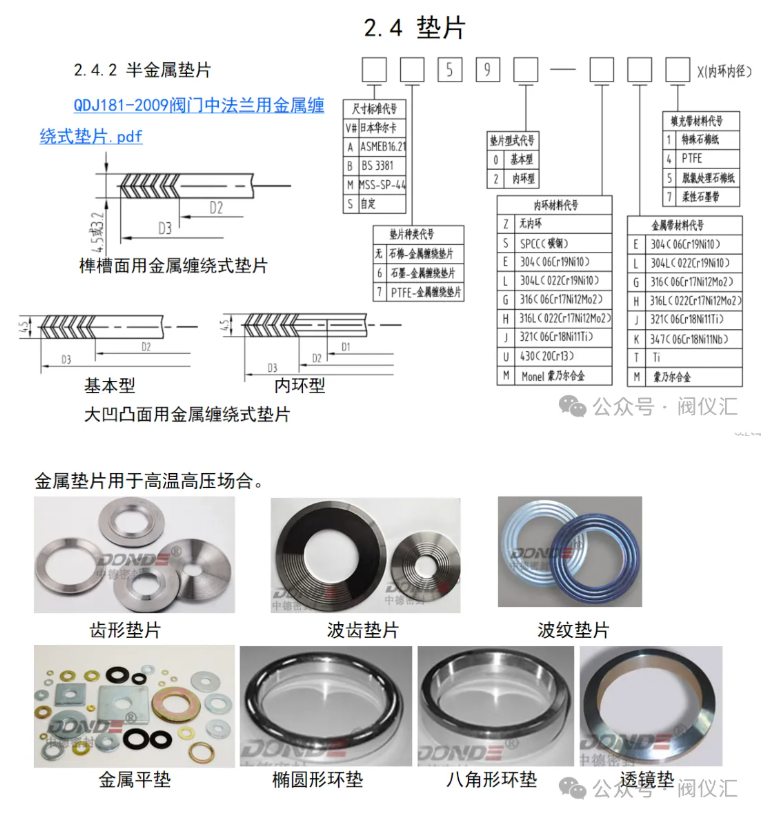

　　2)半金属垫片：缠绕式(最常用)、金属齿形/波齿复合垫等(温度压力适用范围广)

　　3)金属垫片：齿形、椭圆形/八角形环垫、透镜垫(适用于高温高压)

　　5.填料

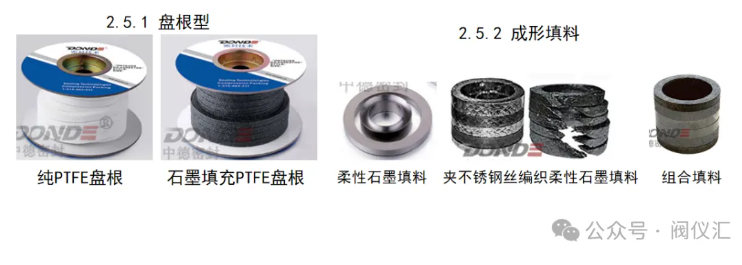

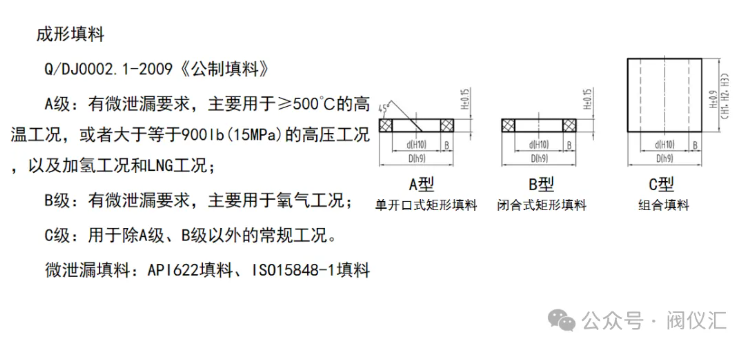

　　1)类型：盘根型(纯PTFE、石墨填充PTFE等)、成形填料(单开口/闭合式矩形、组合填料)

　　2)等级：A级(≥500℃/≥15MPa、加氢/LNG工况)、B级(氧气工况)、C级(常规工况)

　　3)微泄漏填料：API622、ISO15848-1填料

　　4. 关键问题

　　问题1：阀门材料选型需遵循哪些核心原则?不同牌号体系分别适用于什么场景?

　　答案：核心原则有3点：①满足使用性能，适配介质温度、压力、腐蚀性等工况及零件受力;②具备良好工艺性(铸造、锻造、加工等);③保证经济性，低成本生产合格产品。牌号体系适用场景：①美标ASTM(ASME)：ASME规范设计的核电阀门、石化(美标)阀门;②法标RCC-M：RCC-M规范设计的核电阀门;③国标GB/JB：国标阀门及非美标、法标类阀门零件。

　　问题2：奥氏体不锈钢与马氏体不锈钢在成分、性能及适用场景上有何关键区别?

　　答案：①成分区别：奥氏体不锈钢含铬>18%+镍8%左右，部分含钼、钛;马氏体不锈钢无明确镍含量要求，铬含量依据具体牌号定。②性能区别：奥氏体不锈钢综合性能好，耐蚀性、高低温性能优异，塑性佳;马氏体不锈钢强度高，但塑性和可焊性较差。③适用场景：奥氏体不锈钢适用于-196~+650℃、耐腐蚀/高低温阀门;马氏体不锈钢适用于火力发电高温高压蒸汽、炼油厂硫化物轻腐蚀工况，或作为密封面、阀杆等内件材料。

　　问题3：阀门紧固件常用材料配对形式有哪些?核心材料的热处理要求是什么?

　　答案：常用配对形式：B7-2H、B7M-2HM、L7-7L、B16-7、B8-8、B8M-8M、X6CrNiCu17-04-X12Cr13等。核心材料热处理要求：①碳钢/合金钢(如42CrMo、35CrMoV)：调质处理，硬度229~269HB(B7/B16牌号)或≤22HRC(B7M牌号);②不锈钢(如06Cr19Ni10、06Cr17Ni12Mo2)：固溶处理;③时效硬化不锈钢(如ASTM A564 630)：固溶+时效处理;④法标材料(如M5110/X6CrNiCu17-04)：固溶+时效处理。
