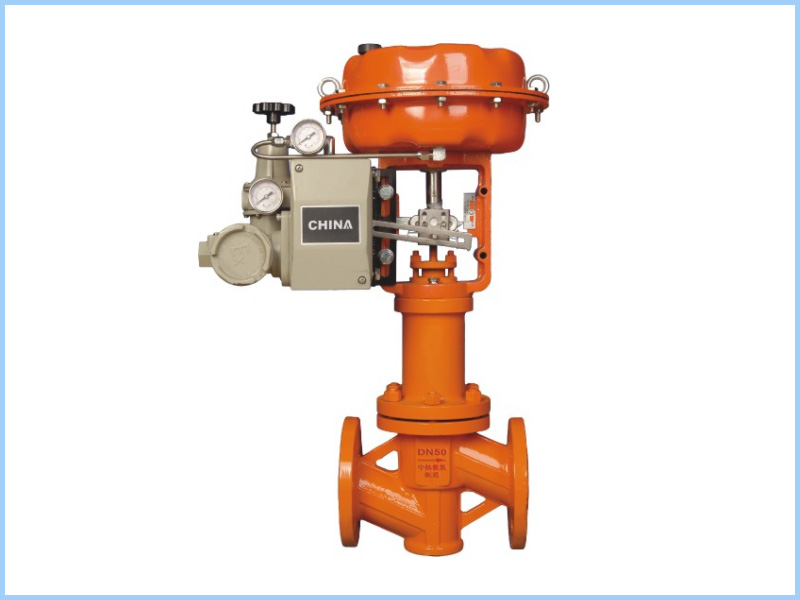

二、产品介绍：衬氟气动单座调节阀是一种专为强腐蚀性介质设计的高密封性自动控制阀门，广泛应用于化工、制药等对泄漏和耐腐蚀要求极高的工业场景。

　　三、遵循标准：

　　设计制造标准：GB/T 4213(国标)、API 600(美标)、ANSI B16.34(美 标)

　　试压检验标准：GB/T 13927(壳体强度试验)、GB/T 4213(泄漏量测试)

　　法兰连接标准：

　　- 国标：GB/T 9119-2010

　　- 化工部：HG/T 20592-2009

　　- 美标：ANSI B16.5a

　　- 日标：JIS B2212

　　产品标识规范：GB/T 12220、MSS SP-25

　　结构长度标准：GB/T 12221、IEC 60534

　　压力温度等级：GB/T9131

　　产品规格口径：DN15 ~ DN400 1/2〞-20〞

　　产品压力范围：PN1.0~1.6 MPa 150LB

　　产品驱动方式：气动

　　可选附件：定位器、过滤减压阀、手轮

　　产品质保期限：18个月

　　产品使用介质：酸、碱等腐蚀性介质

　　使用温度范围：≤120℃

　　四，主要零部件材质：

　　阀体材质：铸钢(WCB/ZG230-450)、不锈钢(304/316L)+衬聚全氟乙丙烯(F46/FEP)或聚四氟乙烯(PFA)

　　阀芯材质：不锈钢(0Cr18Ni9)衬氟软密封

　　阀杆材质：不锈钢(0Cr18Ni9)衬氟软密封

　　填料密封：PTFE

　　阀座材质：不锈钢(0Cr18Ni9)衬氟软密封

　　波纹管材质：聚四氟乙烯

　　五，主要外形连接尺寸：
