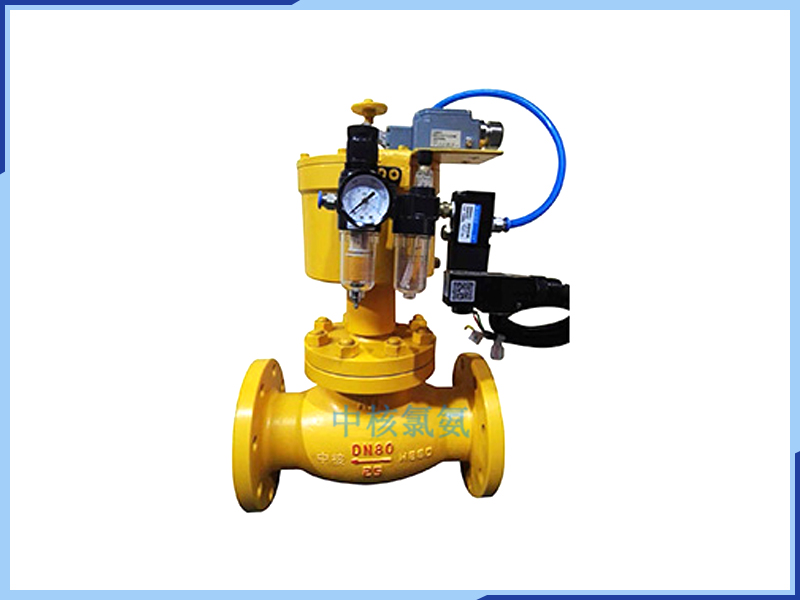

液氯紧急切断阀YL(Q)WQDD65YF-25C紧急切断阀又称液氯气动紧急切断阀,具有好的技术性能,低负荷损失和高可靠性,安装在液氯,气氯管路上,与远距离气源[氮气`无水空气]配套使用,利用气源控制阀门开启-关闭,以便在管道或储罐上发生泄漏甚至起火时,快速通过电磁阀或手动使气源卸压,或高温≥75%%p5C%%D时易熔合金熔化,而气缸自动卸压,阀门迅速关闭而止漏,起安全保护作用。广泛应用于化工危险品管道、供气管网系统、燃气热能工厂车间、燃气锅炉房及住宅居所的安全设施。
特点
液氯紧急切断阀属于自动化系统中执行机构的一种阀门,由多弹簧气动薄膜执行机构或浮动式活塞执行机构与调节阀组成,接收调节仪表的信号,控制工艺管道内流体的切断、接通或切换。具有结构简单,反应灵敏,动作可靠等特点。可广泛地应用在石油、化工、冶金等工业生产部门。气动紧急切断阀的气源要求经过滤的压缩空气,流经阀体内的介质应该是无杂质和无颗粒的液体和气体。
技术参数
压力等级:2.5/4.0Mpa
气缸工作压力:≤2.0Mpa
使用温度:-40~ 80℃
气缸使用介质:氮气`无水空气
使用介质:氯气、液氯
熔闭时间:±70℃
关闭时间: ≤5秒
气缸开启压力; ≥0.3-0.6Mpa
阀体材料:铸钢,316L
弹簧:50CrVA(弹簧钢)
气缸,活塞:球墨铸铁
密封圈,O型圈:聚四氟乙烯,丁晴橡胶
类型:常开式,常闭式
作用原理及结构说明:
1、单作用式工作原理:阀门在无外压力操作情况下,阀瓣处于常闭状态,在管道或贮罐系统上使用时,靠电源和气源的压力将阀门打开,在气路的压力使用下阀门处于开启状态,当需要关闭阀门时,可将电源或气源压力泄掉,阀门即自动关。
2、阀瓣关闭时,压力是依靠打开泄压阀来实现。
3、常开式可采用单作用代替或按要求订做。

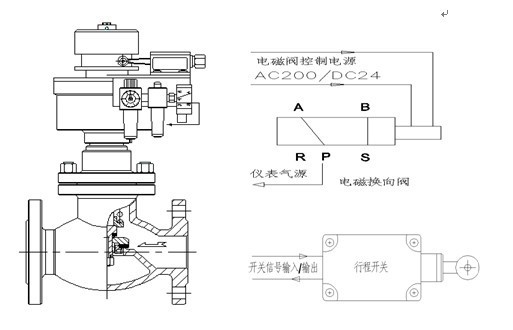

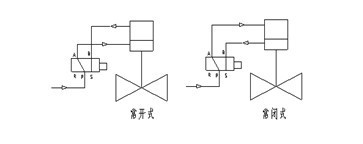

4、双作用式工作原理:当控制器按事先编好的程序对某个电磁换向阀输出一个电信号,该电磁换向阀动作,使带压仪表气源通过电磁换向阀的切换进入气动执行机构的气缸下腔推动活塞向上运动,活塞带动阀杆,阀杆提动阀芯使阀门开启,切断换向阀电信号,使活塞反向运动使阀门关闭,这种阀门配置称为常闭式。反之,要做成常开式只需在电磁换向阀与气动执行机构的连接方式变换一下就能实现(见下图)

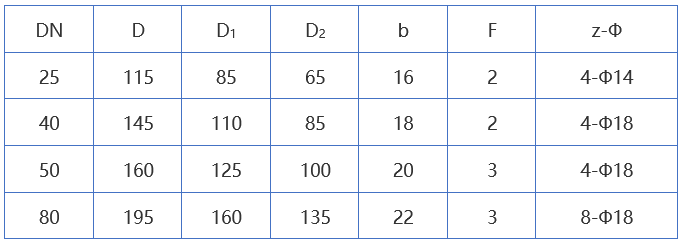

五、主要外形尺寸和连接尺寸(参照构图):
