气动衬氟蝶阀D641F46-16C

气动衬氟蝶阀D641F46-16C

价   格: 询价
起订量: ≥1件
关键词:
描   述:
立即订购
详细描述

  一、产品概述:

  D641F46气动衬氟蝶阀阀由气动执行机构和蝶阀阀体组成。气动衬氟蝶阀通常安装在高空暗道上,通过二位五通电磁阀来控制,具有结构紧凑,造价低,操作方便,启闭快捷等优点。气动法兰蝶阀的密封形式由软密封和硬密封,广泛应用于高压工况中。

  二、产品的特点:

  1、蝶阀流量特性趋直线,调度功用好。

  2、蝶阀选用框架结构,操作活络,省力,便当。

  3、法兰蝶阀细巧简洁,修理简略,并可在恣意方位设备。

  4、蝶阀密封材料优质,密封作用好,运用便当,运用寿命长。

  5、蝶阀选用双偏疼结构,具有越关越紧的密封功用,功用牢靠。

  三、产品的工作原理:

  气动调节蝶阀是一种阀板绕垂直于通道的固定轴旋转的阀门,该阀属旋转高性能型调节或切断阀类。由气动执行器和蝶阀组成,配用电、气阀门定位器可实现对工艺管路中流体介质的比例调节,从而实现对介质流量、压力、温度、液位等参数的自动化控制。工作以圆形蝶板随阀轴的转动,来实现管道的开启或关闭,圆柱形通道内,圆盘形蝶板绕着轴线旋转0°~90°,旋转到90°时,蝶阀则呈全开状态。主要做截断阀使用,亦可设计成具有切断和节流调节的功能。

  四、气动执行机构介绍:

  气动衬氟蝶阀选用新式的GT气动履行器,履行器有单作用和双作用两种方法。

  单作用气开式:通气开、断气关,气源缺点关闭

  单作用气关式:通气关、断气开,气源缺点翻开

  双作用:通气开、通气关,气源缺点坚持当时方位

  五、产品适用于:

  广泛适用于各种不同类型工业管道中液体和气体(包括蒸 气)的输送,有严重腐蚀性介质的使用场合,如:硫酸、氢氟酸、磷酸、氯气、强碱等具有强腐蚀性的介质。

  六、产品的规格参数:

  公称通径:DN50-DN2000

  阀体材质:铸铁 铸钢、304、316 316L

  阀板材质:铸铁 铸钢、304、316 316L

  阀座材质:丁晴橡胶、聚四氟乙烯、三元乙丙、氟橡胶

  压力等级:PN1.0MPa、PN1.6MPa

  适用温度:丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200℃

  适用介质:水、空气、天然气、油品及弱腐蚀性流体。

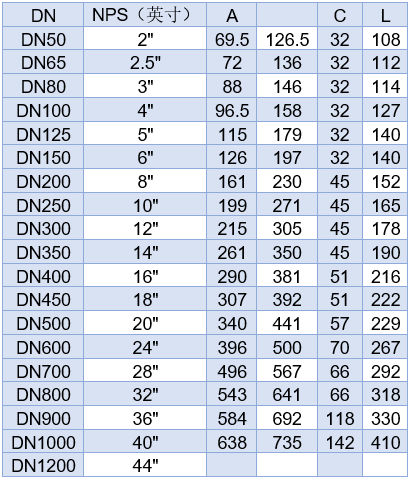

  七、产品的结构图:
